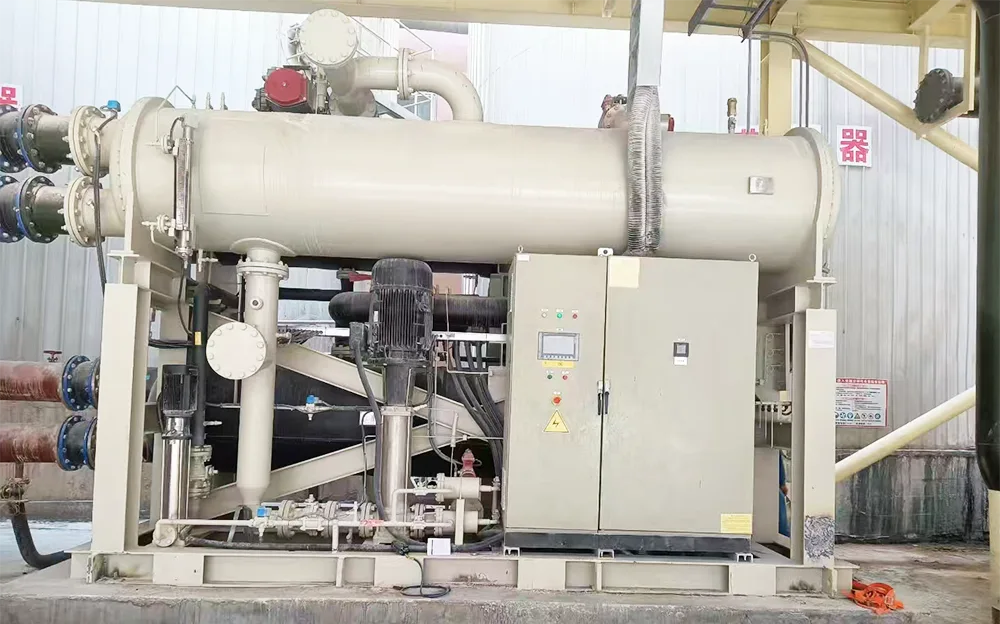

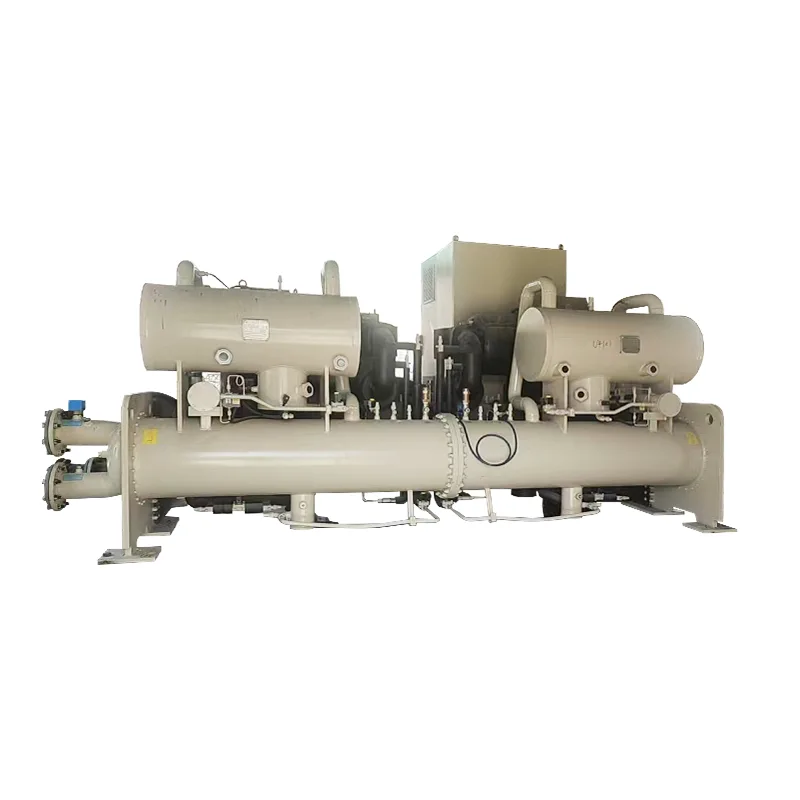

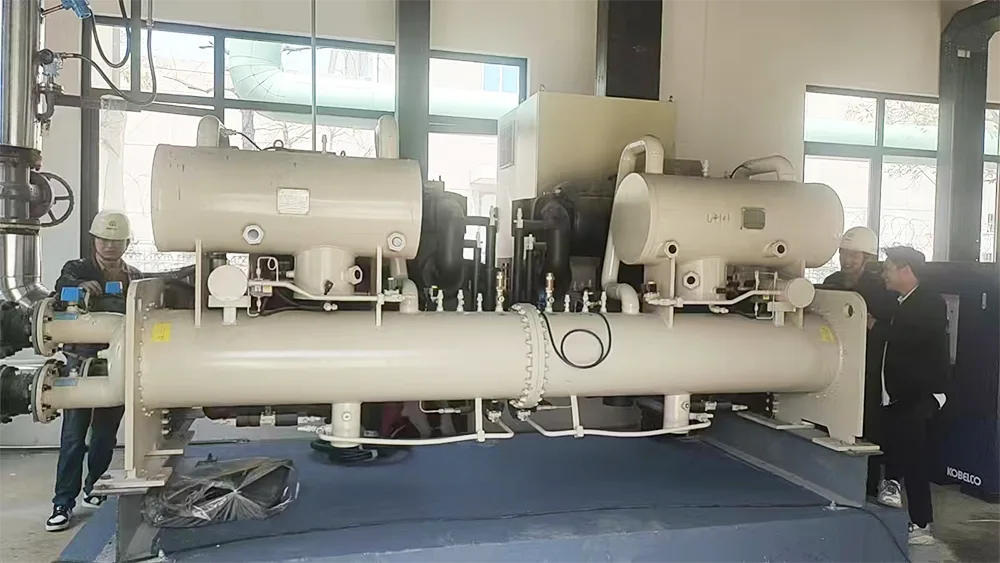

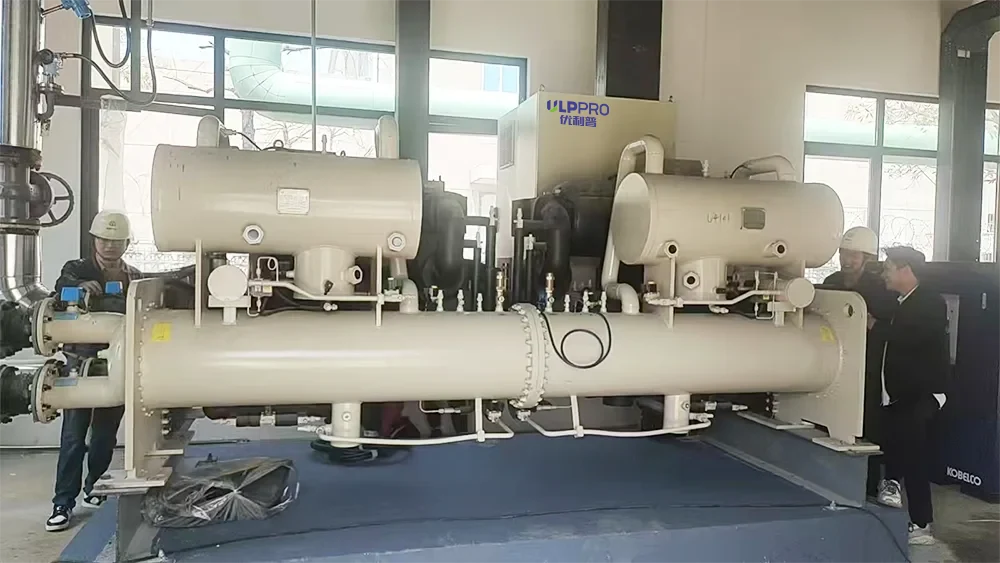

침수형 스크류 냉각기

핵심 기술 하이라이트

장치의 주요 특징

1. 양압 냉매 설계: 이 장치는 양압 냉매를 사용하므로 추가 대피 장치가 필요하지 않고 기계실 환기 설계가 단순화됩니다.

2. 반밀폐형 이축 압축기: 한벨이 독자적으로 개발한 반밀폐형 이축 압축기를 사용하여 모터와 압축기가 단일 장치로 통합되어 샤프트 씰 누출을 완전히 제거하여 높은 전송 효율, 저소음 및 긴 유지 관리 주기를 제공합니다.

3.고효율 침수형(스프레이형) 증발기: 액체 냉매가 열교환관 외부에 균일한 액체막을 형성하여 건식 증발기에 비해 열교환 효율이 10% 이상 향상됩니다. 낮은 냉매 충전량은 환경 요구 사항을 충족합니다. 이젝터 펌프와 결합된 하단 오일 수집 설계로 원활한 오일 회수가 보장됩니다.

4. 오일 쿨러 내장: 냉매를 냉각 매체로 사용하므로 추가 냉각수가 필요하지 않아 구조가 콤팩트하고 유지 관리가 필요하지 않습니다.

5. 독립적인 이젝터 펌프 오일 회수 시스템: 모든 부하 조건에서 적시에 오일이 압축기로 회수되도록 보장하여 오일 부족으로 인한 손상을 방지합니다.

6. 고정 오리피스 플레이트 스로틀링: 움직이는 부품이 없습니다. 냉매 자체의 동적 균형을 통해 유량 제어가 이루어지며, 전부하, 부분 부하 및 가변 조건에서도 지연 없이 안정적인 작동을 보장합니다. 7.지능형 마이크로컴퓨터 제어: 중국어 인간-기계 인터페이스, 작동 데이터의 명확한 표시 및 편리한 작동.

높은 신뢰성 보장

1. 전문적인 설계 및 제조: 한벨정밀기계는 20년 넘게 스크류 압축기의 연구 개발 및 제조에 주력해 왔으며, 성숙하고 신뢰할 수 있는 기술로 국내 스크류 압축기 시장에서 선도적인 시장 점유율을 유지하고 있습니다.

2. 권위 있는 인증 및 테스트: 이 장치는 국가 압축기 냉동 장비 품질 감독 및 검사 센터의 인증을 통과했습니다. 각 장치는 안정적인 품질을 보장하기 위해 공장을 떠나기 전에 국가 표준에 따라 전체 성능 테스트를 거칩니다.

3.신뢰할 수 있는 이젝터 펌프 오일 회수: 이젝터 펌프를 오일 회수 구성 요소로 활용하고 고압/중압 플래시 가스를 동력원으로 사용하여 장치에 대한 에너지 손실 없이 저압 측 오일 회수가 달성되어 압축기 안전을 보장합니다.

고효율 및 에너지 절약형 설계

1. 반 밀폐형 트윈 스크류 압축기 : 높은 전송 효율, 안정적인 작동, 저소음 및 낮은 유지 관리 비용으로 기존 개방형 압축기보다 에너지 효율성이 높습니다.

2. 고효율 응축기: 상단 및 하단 챔버 + 배플 플레이트 설계를 채택하여 액체 냉매가 쉘 가장자리를 따라 아래로 흘러 구리 튜브의 열 교환 효율을 크게 향상시키고 응축 온도를 0.5~1℃ 낮추며 장치의 에너지 효율을 크게 향상시킵니다.

3.플러드(스프레이) 증발기: 냉매는 열 교환 튜브 외부에 액체 필름을 형성하여 열 전달 계수가 높습니다. 원활한 오일 회수로 시스템 효율성이 더욱 향상됩니다.

4. 오리피스 플레이트 스로틀 제어: 냉매 유량을 동적으로 조정하여 항상 단위 부하와 완벽하게 일치하며 기존 스로틀 밸브의 기계적 마모 및 제어 지연을 방지합니다.

고급 지능형 제어

1. 고속 마이크로컴퓨터 컨트롤러: 0.25ms/1K 워드의 처리 속도로 안정적인 장치 작동과 빠른 응답을 보장합니다.

2. 사용자 친화적인 인간-기계 인터페이스: 터치스크린에는 저장 공간이 내장되어 있어 장치의 전체 작동 상태를 실시간으로 표시하여 직관적이고 편리한 작동을 제공합니다.

3.정확한 PID 제어: 냉온수 출구 온도와 목표값의 편차에 따라 단위 부하를 자동으로 조정하여 수온 제어 정확도 ±0.3℃를 달성합니다.

4. 포괄적인 장치 보호: 과전압, 저전압, 상순 보호, 압축기 과부하, 고압 및 저압 보호, 부동액 보호 등 30개 이상의 안전 보호 기능을 갖추고 있어 장비 안전을 보장합니다.

5.클라우드 서비스 및 건물 통합: 예약된 Modbus-RTU 통신 프로토콜을 사용하면 건물 모니터링 시스템과 원활하게 통합할 수 있습니다. 클라우드 서비스가 제공되어 원격 모니터링 및 조기 경보를 지원합니다.
