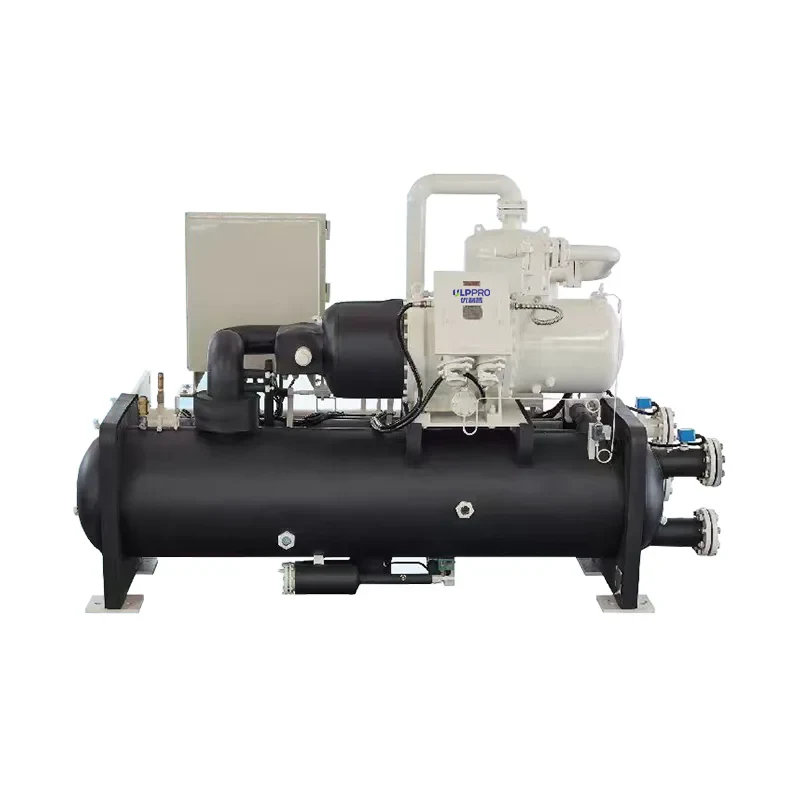

고온 스크류 히트펌프

시스템 설계

이러한 고온 스크류 히트펌프는 설계 단계에서 고온 작동을 위해 체계적으로 최적화되었습니다. 냉매 순환 경로가 더욱 안정적이고 내부 압력 분포가 더욱 균형을 이루며 주요 구성 요소가 항상 합리적인 범위 내에서 작동합니다.

장시간 고온 출력을 유지할 수 있어 연속 작동 시나리오에 더 적합합니다.

나사 구조

나사 구조는 고온 응용 분야에서 몇 가지 고유한 장점을 가지고 있습니다.

지속적인 압축 프로세스로 인해 더욱 원활한 작동이 가능합니다.

균일한 내부 응력, 장기간의 전체 부하 작동에 적합

변화하는 작동 조건에 대한 적응력 강화

고온 온수, 열회수 및 산업용 가열 분야에서 고온 스크류 히트펌프는 고급 옵션이 아니라 오히려 더 안전하고 성숙한 선택입니다.

구조적 설계 관점에서 본 장치는 증발 및 응축 과정을 최적화하여 냉매가 열 교환기 내에서 열 교환에 완전히 참여할 수 있도록 하여 비효율적인 에너지 손실을 줄입니다.

설치

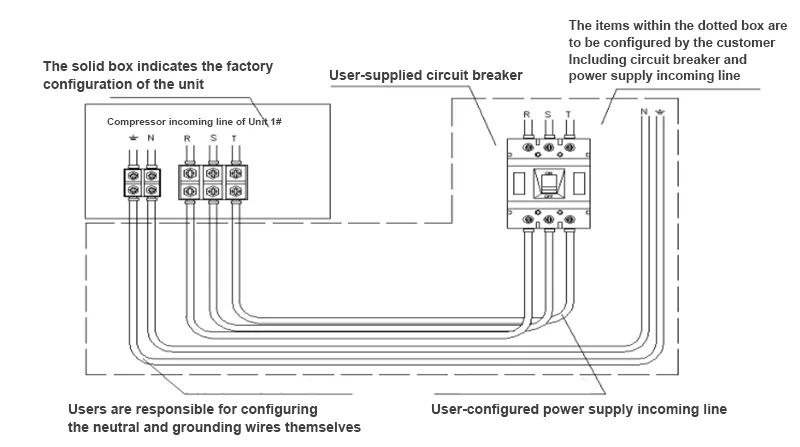

저전압 스크류 압축기 장치 단일 장치 배선도

상자 내의 설정은 공장 기본 구성입니다.

점선 상자는 고객이 사용자 정의할 수 있는 설정을 나타냅니다.

1) 고객의 배전 캐비닛에서 전원 캐비닛까지의 전력선(3상 5선)과 전선의 사양 및 직경은 전기 매개변수 표에 명시되어 있습니다. (배선은 고객께서 직접 구성해 주십시오.)

2) 전원 캐비닛의 전원 입구 및 출구 방법은 위에서부터 바깥쪽으로 입니다.

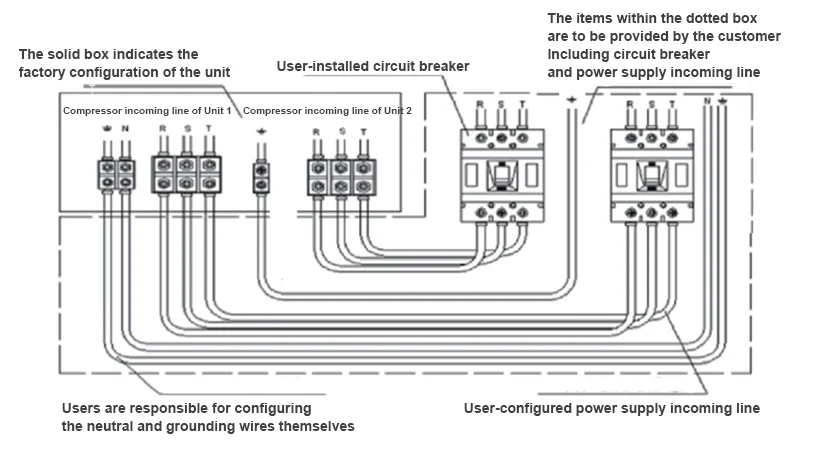

저전압 스크류 압축기 장치 이중 장치 배선도

1) 고객의 배전 캐비닛에서 전원 캐비닛까지의 전력선(3상 5선)과 전선의 사양 및 직경은 전기 매개변수 표에 명시되어 있습니다. (배선은 고객께서 직접 구성해 주십시오.)

2) 전원 캐비닛의 전원 입구 및 출구 방법은 위에서부터 바깥쪽으로 입니다.

전기 매개변수 테이블

단일 압축기 장치

참고: 회로 차단기는 고객이 선택해야 합니다. 모터 보호형 차단기를 사용하시기 바랍니다. 단일 장치 사용자는 하나의 전원 공급 라인이 필요하고, 이중 장치 사용자는 두 개의 전원 공급 라인이 필요합니다. 위의 전기적 매개변수는 이론적으로 계산된 값입니다. 실제 매개 변수를 참조하십시오.

듀얼 압축기 장치

참고: 회로 차단기는 고객이 선택해야 합니다. 모터 보호형 차단기를 사용하시기 바랍니다. 단일 장치 사용자는 하나의 전원 공급 라인이 필요하고, 이중 장치 사용자는 두 개의 전원 공급 라인이 필요합니다. 위의 전기적 매개변수는 이론적으로 계산된 값입니다. 실제 매개 변수를 참조하십시오.

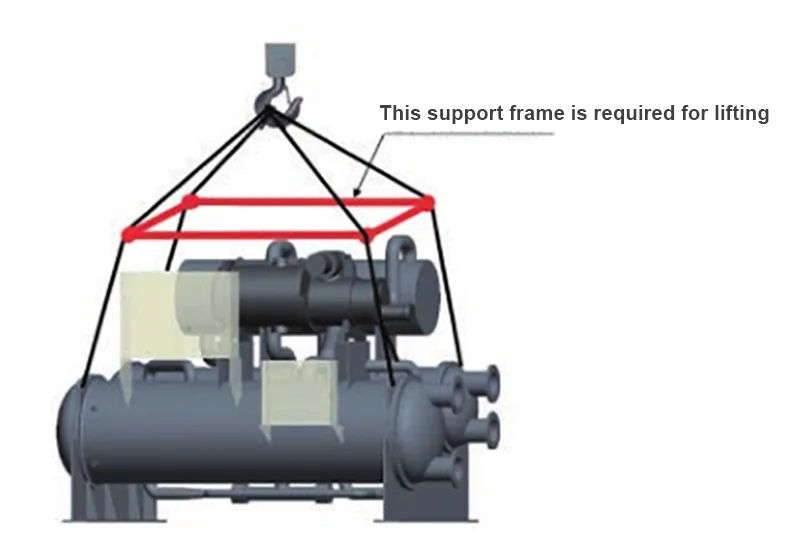

유닛 리프팅 다이어그램(이 지지 브래킷은 리프팅에 필요합니다.)
