오일프리 스크롤 공기 압축기

ULPPRO는 오일프리 스크롤 공기 압축기의 산업 장비 제조업체이자 공급업체로서 압축 공기 시스템의 연구 개발, 제조 및 장기 운영 가치 관리에 전념하고 있습니다.

문의 보내기

제품 설명

스크롤 공기 압축기 작동 원리

스크롤 압축기의 주요 구성 요소는 모양은 동일하지만 서로 180° 위상이 다른 두 개의 나선형 스크롤 랩입니다. 하나는 고정 스크롤이고, 다른 하나는 편심 샤프트에 의해 구동되어 자체 축을 중심으로 회전하지 않고 고정 스크롤의 축을 중심으로 회전하는 선회 스크롤입니다. 작동 중에 두 개의 스크롤이 여러 지점에서 접촉하여 밀봉 라인을 형성합니다. 두 스크롤 끝면의 적절한 밀봉과 함께 여러 개의 초승달 모양의 가스 포켓이 생성됩니다. 궤도를 도는 스크롤이 회전함에 따라 두 스크롤 사이의 접촉점이 스크롤 곡선을 따라 계속 이동하여 초승달 모양 포켓의 크기와 모양이 끊임없이 변합니다. 압축기의 흡입구는 고정 스크롤 하우징의 상부에 위치합니다. 편심 샤프트가 시계 방향으로 회전하면 가스가 흡입 포트를 통해 흡입 챔버로 들어간 다음 흡입 챔버에 연결된 외부 초승달 모양 포켓으로 흡입됩니다. 이러한 외부 포켓이 흡입 챔버에서 닫히면 밀봉된 부피가 지속적으로 수축하면서 고정 스크롤의 중심을 향해 점차 이동하여 가스를 압축하고 압력을 높입니다.

압축 메커니즘

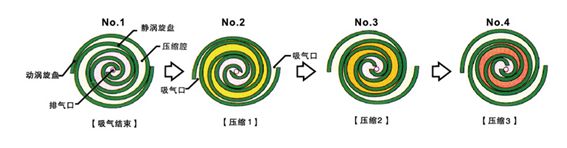

선회 스크롤은 그림에 표시된 순서대로 회전합니다: 1번 → 2번 → 3번 → 4번. 이동함에 따라 해당 위치에 위치한 초승달 모양의 압축실의 부피가 점차 감소합니다. 가스가 압축된 후 중앙 배출구에서 배출됩니다.

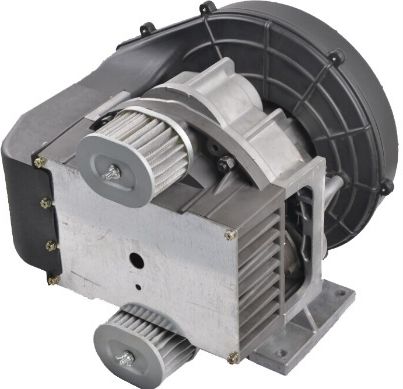

오일프리 스크롤 압축기 장치

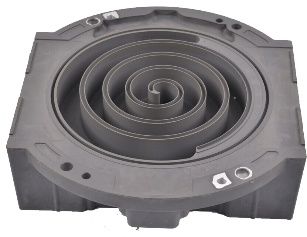

고정 스크롤

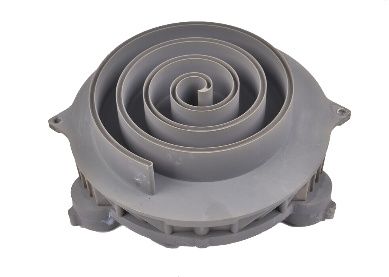

궤도 스크롤

장점 및 특징

1. 높은 신뢰성

1) 스크롤 압축기는 주요 구성 요소 수가 피스톤 압축기의 1/8에 불과합니다. 이러한 부품의 대폭적인 감소는 신뢰성 향상의 핵심 요소입니다.

2) 회전 반경이 작기 때문에 마모가 적고 기계적 효율이 높으며 진동이 적습니다.

3) 과학적으로 제어되는 전체 장치 시스템은 향상된 안정성을 더욱 보장합니다.

2. 최저 소음

1) 흡배기 밸브가 없고 복잡한 이동 메커니즘으로 인해 밸브 플레이트 노크 및 가스 버스트 소음이 제거되어 전체 소음 수준이 대폭 감소됩니다.

2) 지속적이고 안정적인 흡입/토출 과정으로 공기 흐름의 맥동이 매우 작습니다.

3) 15HP(11kW) 스크롤 공기 압축기는 소음 수준이 62dBA에 불과하므로 거의 모든 곳에 설치할 수 있어 설치 비용이 크게 절감되는 동시에 환경 요구 사항도 충족합니다.

3. 최저 에너지 소비

1) 흡기 과급 효과와 여유 공간이 없기 때문에 스크롤 공기 압축기의 체적 효율은 98% 이상에 도달할 수 있습니다.

2) 압축 과정은 여러 작업 챔버에서 점진적으로 이루어지기 때문에 인접한 챔버 간의 압력 차이가 매우 작아서 누출이 매우 적습니다. 다단계 압축 과정은 또한 높은 열 효율을 보장합니다.3) 흡기/배기 밸브가 없기 때문에 흡기 및 배기 시 저항 손실이 사실상 0입니다. 이동기구의 마찰마모가 없어 기계효율이 높습니다. 이것이 스크롤 압축기가 다른 유형의 공기 압축기에 비해 훨씬 더 큰 에너지 절감 효과를 달성하는 주된 이유입니다.

4. 최저 유지 비용

압축기 장치의 구성 요소 수가 적고, 특히 마모 부품 수가 적으므로 부품 교체 가능성이 크게 줄어듭니다. 또한, 소모성 부품의 교체 주기가 길어 유지 관리 작업량이 최소화되고 유지 관리 비용이 적게 들고 사용하기 쉽습니다.

5. 100% 오일 프리 압축 공기

오일 프리 공기 압축기만이 오일 프리 압축 공기를 생성할 수 있습니다. 제약, 식품, 정밀 전자 또는 유사 산업에서 생산이 이루어지든 위험을 피하는 것이 필수적입니다. 이것이 바로 고순도 압축 공기가 필요한 응용 분야에 오일 프리 압축 공기 솔루션이 필요한 이유입니다. 오일이 없다는 것은 위험이 없다는 것을 의미합니다. 오염 위험이 없고, 제품이 손상되거나 안전하지 않게 될 위험이 없으며, 생산 중단 위험이 없습니다. 간단히 말해서, 석유가 없다는 것은 힘들게 얻은 평판에 위험이 없다는 것을 의미합니다.

에너지 절약, 낮은 소비, 쉬운 작동.

오일프리 스크롤 공기 압축기의 기술 매개변수

모델	힘		정격압력		무료 항공 배송			차원			호스트 머신	무게		공기 배출구	메모
	힘		정격압력		무료 항공 배송			L	W	H	호스트 머신	무게		공기 배출구
	kW	HP	술집	psig	l/초	m³/분	CFM	mm	mm	mm	PC	kg	이브	인치/mm
ULPW-04 샘	3.7	5	8-10	116-145	7	0.4	14	730	610	880	1*04	200	441	G3/4	박스형
ULPW-04 잼	3.7	5	8-10	116-145	7	0.4	14	1300	840	1480	1*04	300	661	G1	외부 일체형 200L
ULPW-04 잼	3.7	5	8-10	116-145	7	0.4	14	1400	900	1480	1*04	350	772	G3/4	내장 통합 80L
ULPW-06 샘	5.5	7.4	8-10	116-145	10	0.6	21	730	610	880	1*06	210	463	G3/4	박스형
ULPW-06 잼	5.5	7.4	8-10	116-145	10	0.6	21	1300	840	1480	1*06	310	683	G1	외부 일체형 200L
ULPW-06 잼	5.5	7.4	8-10	116-145	10	0.6	21	1400	900	1480	1*06	360	794	G3/4	내장 통합 80L
ULPW-08 샘	7.5	10.1	8-10	116-145	13	0.8	28	1170	700	1080	2*04	380	838	G1	박스형
ULPW-08 잼	7.5	10.1	8-10	116-145	13	0.8	28	1755	840	1640	2*04	480	1058	G1	외부 일체형 200L
ULPW-08 잼	7.5	10.1	8-10	116-145	13	0.8	28	1810	820	1750	2*04	500	1102	G1	내장 일체형 200L
ULPW-12 SAM	11	14.8	8-10	116-145	20	1.2	42	1170	700	1080	2*06	400	882	G1	박스형
ULPW-12 잼	11	14.8	8-10	116-145	20	1.2	42	1755	840	1640	2*06	500	1102	G1	외부 일체형 200L
ULPW-12 잼	11	14.8	8-10	116-145	20	1.2	42	1810	820	1750	2*06	550	1213	G1	내장 일체형 200L
ULPW-18 SAM	16	21.5	8-10	116-145	30	1.8	64	1170	700	1550	3*06	600	1323	G1	박스형
ULPW-24 SAM	22	29.5	8-10	116-145	40	2.4	85	1550	1170	1075	4*06	800	1764	G1½	박스형
ULPW-30 SAM	27	36.2	8-10	116-145	50	3	106	1550	1170	1550	5*06	1080	2381	G1½	박스형
ULPW-36 SAM	33	44.3	8-10	116-145	60	3.6	127	1550	1170	1550	6*06	1200	2646	G1½	박스형
ULPW-42 SAM	38	51	8-10	116-145	70	4.2	148	2320	1450	1700	7*06	1400	3086	G2	박스형
ULPW-48 샘	44	59	8-10	116-145	80	4.8	169	2320	1450	1700	8*06	1500	3307	G2	박스형
ULPW-54 SAM	49	65.7	8-10	116-145	90	5.4	191	2320	1450	1700	9*06	1650	3638	G2	박스형
ULPW-12SAM-V	3	4	8-10	116-145	20	1.2	42	1170	700	1080	1*1.2	350	772	G1	소용돌이 영구 자석
