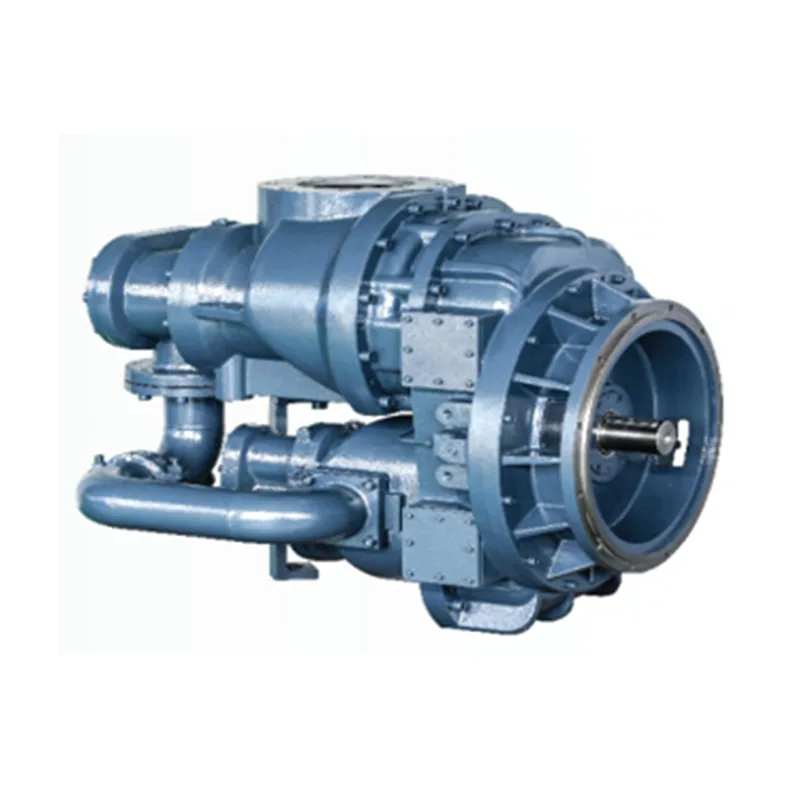

2단 에어엔드

HANBELL은 2단 에어 엔드 장비용 핵심 부품을 생산하는 세계 최고의 제조업체인 Yuzhen에 공급합니다. HANBELL은 고성능 공기 압축기 헤드의 연구, 개발, 생산을 전문으로 하며, 정밀한 제조 공정과 지속적인 기술 혁신을 통해 다양한 산업 분야에 효율적이고 안정적인 파워 코어를 제공하고 있습니다.

문의 보내기

제품 설명

완전한 제품 포트폴리오

I. AB-BX 2단 시리즈(대기압)

주요 기술 하이라이트

2단계 압축 에너지 절약 기술: 2단계 압축 + 중간 오일 주입 냉각 설계를 활용하여 거의 등온에 가까운 압축 프로세스를 달성하고 기존 단일 단계 압축에 비해 에너지 효율을 12% 이상 향상시켜 장기 운영 비용을 크게 절감합니다.

통합 하우징 구조: 전체 단조 하우징 설계는 개별 구조의 내부 누출 지점을 완전히 제거하여 압력 손실을 5% 줄이는 동시에 기계의 진동 저항과 내구성을 향상시킵니다. 편리한 조립 설계: 표준화된 인터페이스와 모듈식 구조로 장치 조립 시간이 30% 단축되어 후속 유지 관리 및 구성 요소 교체가 더욱 효율적입니다.

성능 데이터(8barg)

정격전력(kW)	모델	로터 속도(rpm)	공기 흐름(m³/분)	샤프트 출력(kW)	비동력(kW/m²/min)	오일 용량(L)
55	AB-1030 B1	1490	11.80	63.60	5.36	60
75	AB-1030 B2	1490	15.80	84.60	5.40	75
90	AB-1030 B3	1490	19.10	106.00	5.55	99
110	AB-1560 B2	1490	21.60	118.70	5.50	110
132	AB-1560 B3	1490	24.50	138.70	5.66	127
132	AB-1900 B1	1490	25.70	139.50	5.43	140
132	AB-3300 B1	1490	27.90	148.60	5.33	167
160	AB-1900 B2	1490	30.90	173.00	5.60	149
160	AB-3300 B2	1490	32.30	174.40	5.39	200
185	AB-1900 B3	1490	34.50	189.45	5.49	177
185	AB-3300 B3	1490	36.00	196.00	5.44	214
200	AB-3300 B4	1490	40.70	224.10	5.50	230
200	AB-5600 B1	1490	40.00	211.30	5.28	235
220	AB-3300 B5	1490	45.30	254.00	5.61	238
220	AB-5600 B2	1490	45.60	242.60	5.32	262
250	AB-5600 B3	1490	50.50	272.60	5.40	300
280	AB-5600 B4	1490	54.60	301.20	5.52	330
315	AB-5600 B5	1490	62.20	344.50	5.54	380

일반적인 적용 시나리오: 압력 범위가 6.0~16.0barg인 다양한 적용 분야에 적합하며 특히 다음과 같은 경우에 권장됩니다.

자동차 제조, 전자 등 높은 공기 공급 안정성이 요구되는 산업.

직물, 염색 등 압축 공기 품질에 대한 요구가 높은 생산 환경.

대규모 화학 공장 및 데이터 센터와 같이 지속적이고 안정적인 공기 공급이 필요한 중요한 응용 분야.

II. AB/AC-PM 영구자석 일체형 압축기 시리즈(표준압력)

주요 기술 하이라이트

고효율 영구자석 모터: 3세대 희토류 영구자석 동기 모터를 탑재해 96% 이상의 효율을 달성합니다. 일반 비동기 모터와 비교하여 전체 에너지 절약율은 20%-35%에 도달할 수 있습니다.

동축 직접 구동 설계: 모터가 압축기 헤드에 직접 연결되므로 기존의 커플링과 벨트 구동이 필요하지 않습니다. 그 결과 변속기 효율이 100%에 가까워지고 변속기 부품의 마모 및 유지 관리 비용이 완전히 제거됩니다.

IP65 보호 등급: 모터는 완전 밀폐형 설계를 채택하여 먼지가 많고 습한 환경과 같은 열악한 환경에서도 안정적으로 작동할 수 있으며 다양하고 복잡한 작업 조건에 적응할 수 있습니다.

성능 데이터(8barg)

정격전력(kW)	모델	로터 속도(rpm)	공기 흐름(m³/분)	전력(kW)
7.5	AB-077PM	3600	1.03	7.9
11	AB-077PM	5200	1.59	11.8
15	AB-130PM	3600	2.34	16.7
18.5	AB-130PM	4300	2.77	20.1
22	AB-240PM	3000	3.59	24.4
30	AB-240PM	4300	5.23	34.9
37	AB-420PM	3600	6.28	40.8
45	AB-420PM	3600	7.55	49.5
45	AB-480RPM	3000	7.38	47.9
55	AB-600RPM	3000	9.25	60.3
75	AB-600RPM	3800	12.1	78.0
75	AB-780RPM	3000	12.1	78.0
7.5	AC-077PM	3600	1.03	7.9
11	AC-077PM	5200	1.59	11.8
15	AC-130PM	3600	2.34	16.7
22	AC-240PM	3000	3.59	24.4
37	AC-420PM	3000	6.28	40.8

일반적인 적용 압력 범위: 6.0~10.0/13.0 barg, 특히 다음에 적합:

운영 비용에 민감하고 장기적인 에너지 효율성 이점을 추구하는 자동화된 생산 라인.

식품, 제약, 전자제품 등 소음과 청결도에 대한 엄격한 요구사항이 있는 산업.

24시간 연속 작동과 매우 높은 장비 신뢰성이 요구되는 애플리케이션입니다.

III. AB-L 단일 스테이지 시리즈(저압)

주요 기술 하이라이트

6개 베어링 견고한 구조: 6개의 견고한 베어링을 활용하여 로터를 지지함으로써 부하 용량을 40% 증가시키고 작동 진동을 1.5mm/s까지 낮추어 저압, 고유량 조건에서 장기적인 안정성을 보장합니다.

고효율 프로필 로터: 유체 역학을 통해 최적화된 5:6 치형 프로필 로터는 저압 조건에서 내부 누출이 낮아 기존 프로필보다 체적 효율이 3%-5% 더 높습니다.

최적화된 윤활 시스템: 고유량 오일 펌프와 정밀한 오일 회로 설계는 모든 베어링과 로터 맞물림 표면에 충분한 윤활을 보장하여 서비스 수명을 효과적으로 연장합니다.

성능 데이터(5barg)

정격전력(kW)	모델	로터 속도(rpm)	공기 흐름(m³/분)	샤프트 출력(kW)	비동력(kW/m²/min)
15	AB-240L	2950	3.63	15.7	4.33
22	AB-350RL	2950	5.58	25.9	4.64
22	AB-420L	2950	6.33	28.9	4.57
30	AB-480RL	2950	7.72	34.4	4.46
37	AB-600RL	2950	9.26	47.2	5.10
45	AB-780RL	2950	12	55.5	4.63
55	AB-830L	2950	12.8	59.6	4.66
55	AB-1030RL	2950	15.69	74.5	4.75
75	AB-1200RL	2950	18.87	90.3	4.79
90	AB-1320L	2950	22.18	104.6	4.72
110	AB-1560L	2950	24.59	120.4	4.90
132	AB-1900RL	2950	29.95	146.8	4.90
185	AB-2600L	2950	40.3	208.1	5.16
220	AB-3300L	2950	50.1	240	4.79
185	AA-5600L	1490	42.32	194.7	4.60

일반적인 적용 시나리오(압력 범위 3.0~5.5 barg):

광산 환기 및 터널 굴착과 같이 고유량, 저압 공기가 필요한 엔지니어링 시나리오.

하수 처리장의 폭기조 및 섬유 공장의 에어 제트 직기와 같은 산업 응용 분야.

재료 운반 및 풍동 테스트와 같이 지속적인 저압 공기 공급이 필요한 응용 분야.

IV. AC 단일 스테이지 시리즈(대기압)

주요 기술 하이라이트

4베어링 단순화된 설계: 안정적인 지지를 보장하는 동시에 4베어링에 맞게 설계가 최적화되어 구조가 더욱 콤팩트해지고 비용 경쟁력이 향상되었습니다.

Coverless 미적 디자인: 독특한 Coverless 구조는 압축기 헤드를 더욱 단순하고 유선형으로 보이게 할 뿐만 아니라 잠재적인 누출 지점을 줄이고 유지 관리 편의성을 향상시킵니다.

높은 비용 효율성: 6.0~10.0 barg의 기존 압력 요구 사항을 충족하면서도 매우 경쟁력 있는 가격을 제공하므로 중소 규모 프로젝트에서 선호되는 선택입니다.

성능 데이터(8barg)

정격전력(kW)	모델	로터 속도(rpm)	공기 흐름(m³/분)	샤프트 출력(kW)	비동력(kW/m²/min)	연결 유형
7.5	AC-077	3600	1.03	7.3	7.09	벨트 / 영구자석
11	AC-077	5200	1.59	11.0	6.92	벨트 / 영구자석
11	AC-130	3000	1.92	12.7	6.61	벨트 / 영구자석
15	AC-130	3600	2.34	15.6	6.67	벨트 / 영구자석
15	AC-160E	3000	2.30	15.0	6.52	다이렉트 드라이브
22	AC-240	3000	3.59	23.0	6.41	다이렉트 드라이브
30	AC-420S	3000	4.50	31.0	6.89	다이렉트 드라이브
37	AC-420	3000	6.28	38.9	6.19	다이렉트 드라이브

적용 시나리오 압력 범위: 6.0~10.0 barg, 다음 분야에서 널리 사용됩니다.

중소규모 제조공장, 자동차정비센터, 철물가공공장 등

소형 샌드블라스팅 및 페인팅 장비, 공압 공구의 전원으로 사용됩니다.

초기 장비 투자 비용이 중요하고 공기 소비 조건이 비교적 안정적인 응용 분야에 적합합니다.

V. AA-H 단일 스테이지 시리즈(중압)

핵심 기술 하이라이트

합금강 로터: 20CrMnTi 합금강으로 제작되었으며 단조되고 침탄 및 담금질 처리됩니다. 로터 표면 경도는 HRC60에 달해 중고압 조건에서 엄청난 응력을 견딜 수 있어 일반 소재보다 수명이 두 배나 깁니다.

업그레이드된 구리 베어링: 주요 지지 부품은 구리 기반 합금 베어링을 사용합니다. 기존 강철 베어링과 비교하여 고하중에서 내마모성과 열 방출이 크게 향상되어 유지 관리 주기가 40,000시간으로 연장됩니다.

정밀 프로파일 설계: 중간-고압에 최적화된 5:6 치형 프로파일은 높은 압축비에서도 뛰어난 체적 효율성과 낮은 소음 수준을 보장합니다.

성능 데이터

모델	로터 속도(rpm)	흡입 압력(barg)	공기 흐름(m³/분)	샤프트 출력(kW)	토출 압력(barg)
AA-040H(압력부스터)	2950	6.4	0.8	17~33	30~40
AA-140H(압력부스터)	2950	6.4	1.7	51`65	30~40
AA-1200RH	2950	0	17.6	158.8	17
AA-1900RH	2950	0	28.2	252	17

일반적인 적용 압력 범위: 17.0~35.0 barg, 주로 사용되는 분야:

PET병 블로잉, 고압고무성형 등 순간적인 고압이 요구되는 생산공정입니다.

고압 기밀 시험, 항공우주 부품 시험 등 첨단 산업 분야.

유전 가스 주입 및 심해 다이빙과 같은 특수 고압 가스 공급 시나리오.

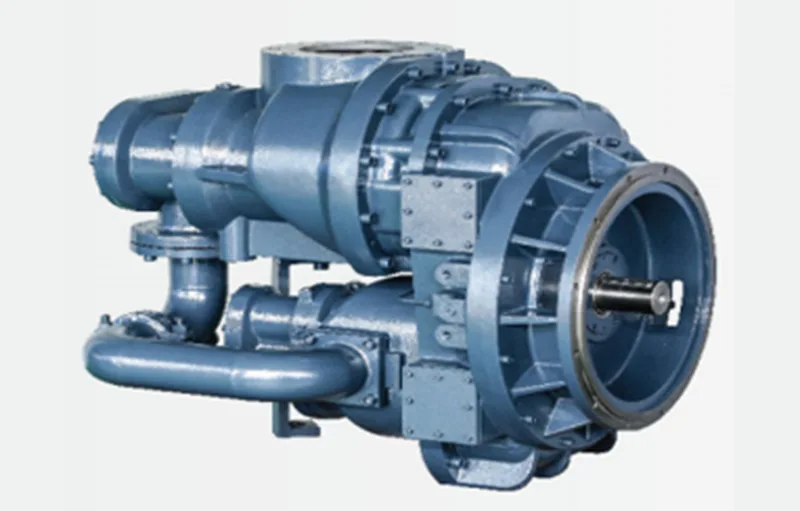

Two stage Air End
