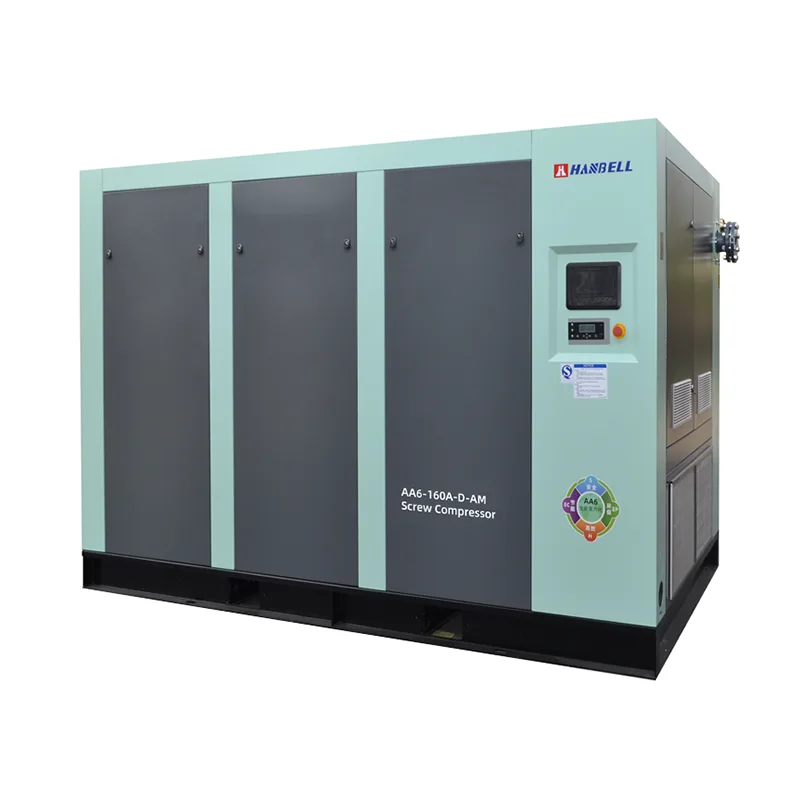

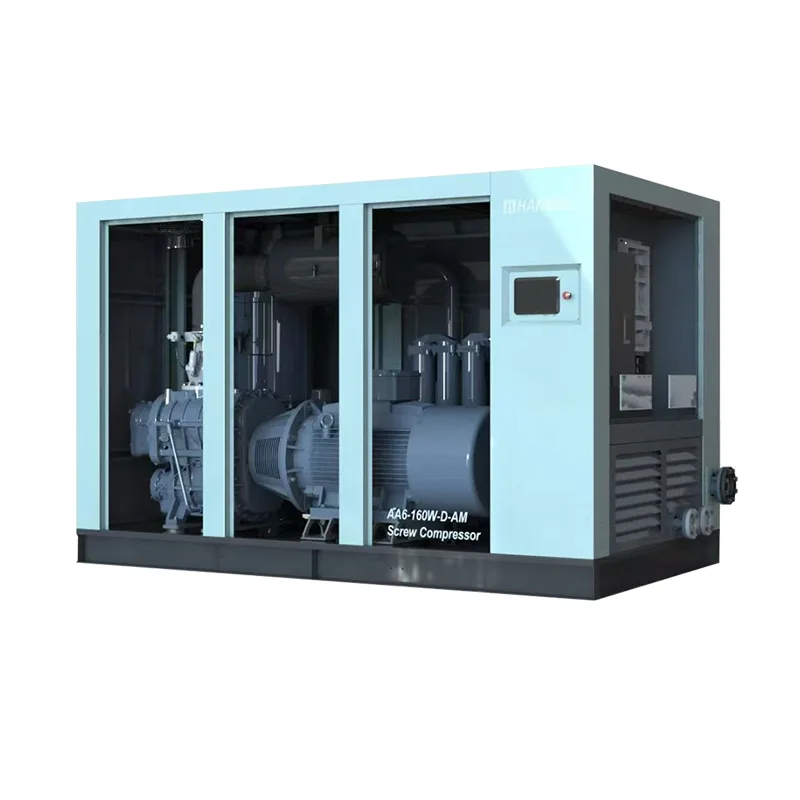

2단계 압축 가변 주파수 나사 공기 압축기

공기 압축 솔루션의 선도적인 글로벌 공급업체인 Yuzhen의 2단계 압축 가변 주파수 나사 공기 압축기는 탁월한 에너지 효율성으로 인해 산업용 공기 공급원에 선호되는 선택이 되었습니다.

문의 보내기

제품 설명

제품특징

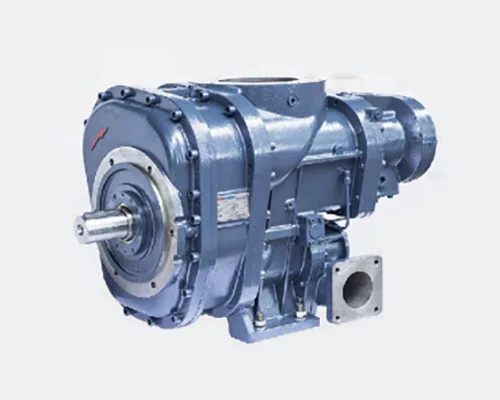

공기 압축기의 가장 핵심 구성 요소인 스크류 압축기 본체:

대만 팀이 설계한 2단계 압축 가변 주파수 스크류 공기 압축기는 효율적인 ABD 시리즈 2단계 압축 스크류 장치를 채택합니다. 이는 이중 독립 압축 단계, 낮은 압축 비율, 낮은 호스트 누출, 높은 체적 효율 및 동일한 공기량에 대해 5-10%의 전력 감소를 특징으로 합니다. 압축 단열 효율을 높이기 위해 단계간 오일 미스트 분사 냉각이 사용됩니다. 대형 로터와 1500r/min의 저속 설계와 저속 전달 방식을 채용하여 소음과 진동이 적고 신뢰성이 높습니다.

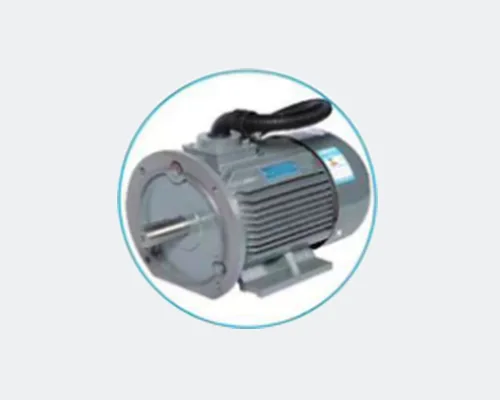

영구 자석 가변 주파수 모델은 고효율 IE4 영구 자석 모터를 채택합니다.

Hanbell 2단 압축 가변 주파수 스크류 공기 압축기는 보호 등급 IP55, F급 절연 및 B급 온도 상승을 갖춘 IE4 전용 고효율 가변 주파수 모터를 사용합니다. 수입 브랜드 SKF 베어링이 장착되어 모터의 장기적으로 안정적이고 안정적인 작동을 보장합니다.

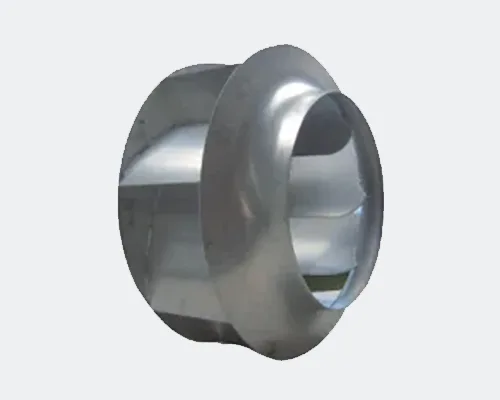

원심 팬:

Hanbell tTwo stage 압축 가변 주파수 나사 공기 압축기 모델은 원심 팬의 side-in-top-out (top-out) 설계를 채택합니다. 안정적인 공기압, 효율적인 흡입 설계, 균일한 열교환, 높은 링 온도 열교환 효율, 더 나은 오일 주입 온도 및 본체 효율을 갖췄습니다. 저속 대용량 원심 팬 설계는 에너지를 절약하고 소음이 적습니다.

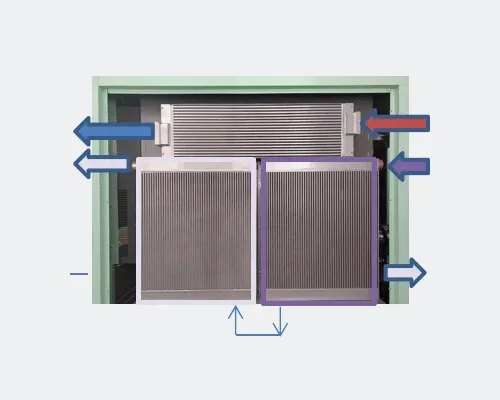

쿨러 어셈블리:

"핀"형 쿨러는 안정적인 조립으로 설계되었습니다. 오일 회로 냉각기는 별도의 장치로 설계되었으며 열 응력 변형으로 인해 오일 포트 입구와 출구의 큰 온도 차이로 인한 누출을 방지하기 위해 냉각기 응력 홈 설계가 채택되었습니다. 작동을 중단하는 동안 오일은 냉각기의 내부 채널을 완전히 보호하기 위해 저장됩니다.

클램핑 커플링:

유지 관리가 편리합니다. 엘라스토머 98SHA는 높은 토크를 전달할 수 있고 댐핑 성능이 좋습니다.

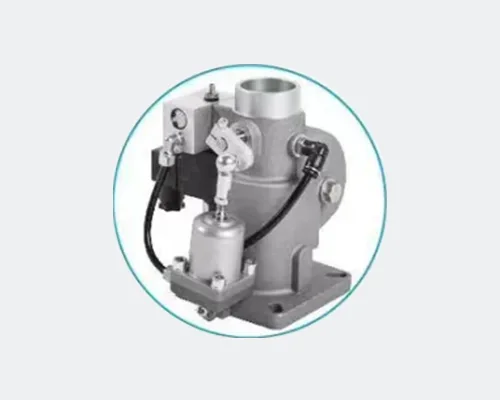

고효율 브랜드 흡기 밸브:

흡기 밸브는 일반적으로 닫혀 있으며 흡기 압력 손실이 낮습니다. 비상정지시 윤활유가 튀는 것을 방지하기 위해 비상정지시 급격하게 닫힙니다. 수명이 길고 정상적인 작동 수명이 100만 회 이상입니다.

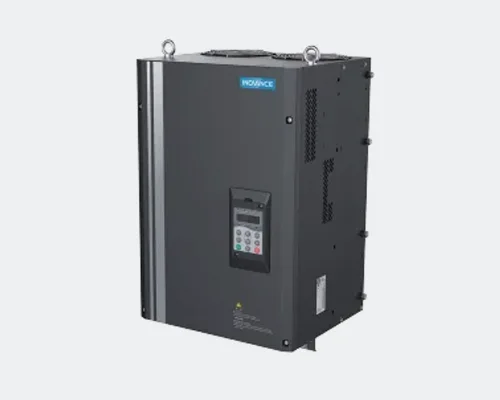

인버터:

국내 유명 브랜드 INOVANCE 인버터를 채용하였습니다. 인버터는 고효율 회로 설계와 고성능 연산 장치를 갖추고 있어 효율적인 에너지 변환이 가능하고 장비가 보다 에너지 효율적이고 환경 친화적으로 작동할 수 있습니다. 또한 이 인버터는 유도 벡터 제어, 스위칭 벡터 제어, 벡터 여자 제어 등 다양한 제어 모드를 제공하여 다양한 부하 시나리오에서 효율적이고 에너지 절약적인 제어 효과를 달성할 수 있습니다.

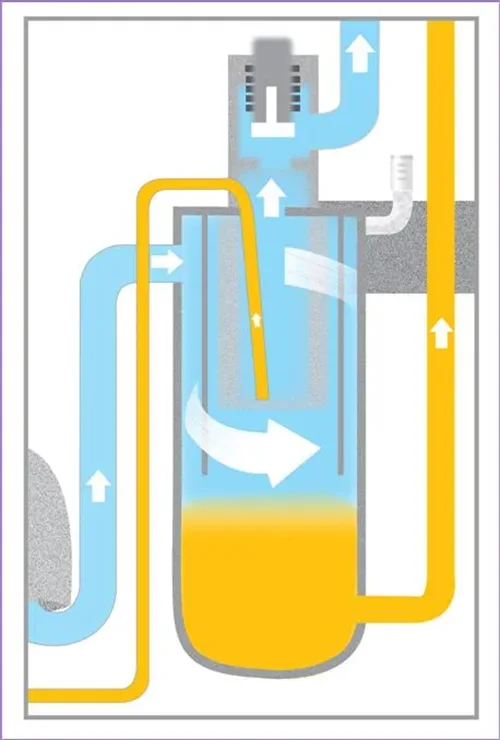

오일 및 가스 분리 시스템:

한벨 오일 분리 코어는 여과 면적이 매우 넓은 설계를 채택했습니다. 압축 공기는 접선 방향으로 오일 탱크에 들어가고 고속으로 회전합니다. 중력과 원심력의 작용으로 오일이 분출되어 탱크 벽을 따라 바닥으로 가라앉습니다. 그런 다음 필터 코어에 의해 추가 여과를 거쳐 여과 후 오일 함량이 3 PPM 이하인 압축 공기가 생성되어 공기 품질이 보장됩니다.

석유 및 가스 파이프라인 시스템:

O-링 및 ED 링 소프트 씰링 설계로 파이프라인에서 누출이 발생하지 않습니다. 오일 회로는 스테인리스 스틸 재질로 설계되어 견고하고 미려한 구조와 높은 신뢰성을 갖추고 있어 배관 내부의 녹 발생을 효과적으로 방지합니다.

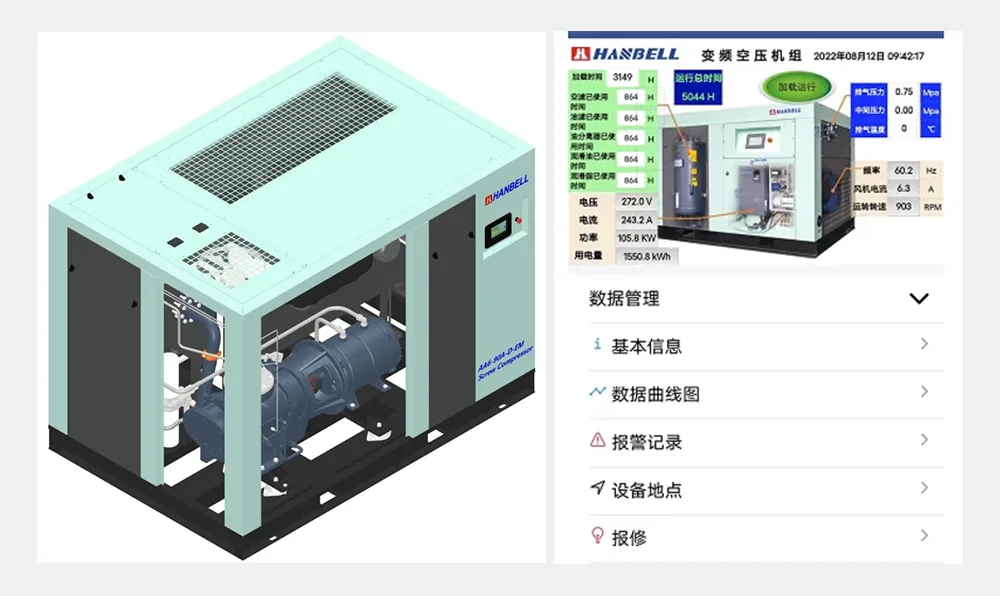

한벨 클라우드 서비스 시스템:

한벨의 2단 압축 가변 주파수 스크류 공기 압축기는 모두 클라우드 서비스 시스템을 갖추고 있습니다. 사물 인터넷 기술을 통해 원격 모니터링, 원격 애프터 서비스, 오류 경보 및 장비 위치 추적과 같은 기능을 실현합니다. 대량의 데이터 분석을 통해 장비의 개선, 유지보수, 건전성에 대한 객관적인 데이터 기반을 제공합니다.

Hanbell 2단 압축 가변 주파수 스크류 공기 압축기 기술 사양

모델	모터 파워 (kW)	토출 압력 (술집)	체적 유량 (m³/분)	콘센트 크기 (인치)	단위 순중량 (kg)	전체 치수 (LWH)mm
AA6-37A-D-AM	37	8	4.7~7.9	G2	1450	120012001650
AA6-37A-D-AM	37	10	3.7~6.1	G2	1450	120012001650
AA6-37A-D-AM	37	13	3.5~5.8	G2	1450	120012001650
AA6-45A-D-AM	45	8	5.7~9.6	G2	1500	120012001650
AA6-45A-D-AM	45	10	5.7~9.5	G2	1500	120012001650
AA6-45A-D-AM	45	13	3.6~6.0	G2	1500	120012001650
AA6-55A-D-AM	55	8	7.5~12.5	DN50	2300	250016001700
AA6-55A-D-AM	55	10	5.9~9.8	DN50	2300	250016001700
AA6-55A-D-AM	55	13	4.6~7.7	DN50	2300	250016001700
AA6-75A-D-AM	75	8	9.9~16.5	DN50	2350	250016001700
AA6-75A-D-AM	75	10	7.4~12.3	DN50	2350	250016001700
AA6-75A-D-AM	75	13	7.2~12.1	DN50	2350	250016001700
AA6-90A-D-AM	90	8	12.0~20.1	DN80	3200	298018502020
AA6-90A-D-AM	90	10	9.6~16.0	DN80	3200	298018502020
AA6-90A-D-AM	90	13	7.2~12.1	DN80	3200	298018502020
AA6-110A-D-AM	110	8	14.2~23.7	DN80	3360	298018502020
AA6-110A-D-AM	110	10	11.2~18.6	DN80	3360	298018502020
AA6-110A-D-AM	110	13	9.5~15.8	DN80	3360	2980*18502020
AA6-132A-D-AM-AM	132	8	16.9~28.2	DN100	4580	328018802120
AA6-132A-D-AM	132	10	13.4~22.4	DN100	4580	328018802120
AA6-132A-D-AM	132	13	11.7~19.5	DN100	4580	328018802120
AA6-160A-D-AM	160	8	19.7~32.8	DN100	4710	328018802120
AA6-160A-D-AM	160	10	16.4~27.3	DN100	4710	328018802120
AA6-160A-D-AM	160	13	13.2~22.1	DN100	4710	328018802120
AA6-185A-D-AM	185	8	23.5~39.1	DN100	5150	345020002150
AA6-185A-D-AM	185	10	20.1~33.5	DN100	5150	345020002150
AA6-185A-D-AM	185	13	16.8~28.0	DN100	5150	345020002150
AA6-200A-D-AM	200	8	25.6~42.7	DN100	5460	345020002150
AA6-200A-D-AM	200	10	22.2~37.0	DN100	5460	345020002150
AA6-200A-D-AM	200	13	19.8~33.0	DN100	5460	345020002150
AA6-220A-D-AM	220	8	28.7~47.8	DN125	6650	400021502250
AA6-220A-D-AM	220	10	24.9~41.6	DN125	6650	400021502250
AA6-220A-D-AM	220	13	21.9~36.4	DN125	6650	400021502250
AA6-250A-D-AM	250	8	32.6~54.3	DN125	6750	400021502250
AA6-250A-D-AM	250	10	28.4~47.4	DN125	6750	400021502250
AA6-250A-D-AM	250	13	24.6~41.1	DN125	6750	400021502250
AA6-280A-D-AM	280	8	34.4~57.3	DN125	7500	400021502250
AA6-280A-D-AM	280	10	31.4~52.3	DN125	7500	400021502250
AA6-280A-D-AM	280	13	28.0~46.6	DN125	7500	400021502250
AA6-315A-D-AM	315	8	38.6~64.4	DN125	8450	450021502250
AA6-315A-D-AM	315	10	34.0~56.7	DN125	8450	450021502250
AA6-315A-D-AM	315	13	31.0~51.6	DN125	8450	450021502250
AA6-355A-D-AM	355	8	43.6~72.7	DN125	8950	450021502250
AA6-355A-D-AM	355	10	38.2~63.7	DN125	8950	450021502250
AA6-355A-D-AM	355	13	33.5~55.9	DN125	8950	450021502250
